Ogólne
Czym jest WimbaSCAN?
WimbaSCAN to wysokiej jakości nagranie wideo wykonane smartfonem przy użyciu elementów WimbaBox (mata, dolly, bandaże, znacznik rzepki). Nagranie powinno być kończy, dla której projektowana jest orteza.
Jaka jakość wideo jest wystarczająca?
Minimalna wymagana rozdzielczość to 1080p, pod warunkiem że:
- kończyna się nie porusza, a dolly pozostaje stabilny podczas pełnego obrotu skanu,
- poprawnie działa autofokus i nic nie zasłania całego owiniętego bandażem obszaru kończyny,
- oświetlenie jest odpowiednie.
Co oznacza „wysokiej jakości wideo”?
- Kończyna jest widoczna przez cały czas (w wymaganym zakresie) i ze wszystkich stron (360°).
- Autofokus jest ustawiony na kończynę.
- Mata (okrąg kalibracyjny) jest widoczna.
- Oświetlenie jest poprawne (bez prześwietleń i niedoświetleń).
⚠️ Uwaga: Jeśli w kadrze pojawią się twarze, autofokus może się na nie przełączyć!
Jakie ustawienia aparatu w telefonie należy wybrać?
Wyłącz wszystkie filtry i tryby poprawy obrazu, które mogą wpływać na ostrość i rozdzielczość, m.in.:
- tryb upiększający,
- wzmocnienia kolorów,
- wygładzanie, wyostrzanie, AI,
- tryb nocny/niska jasność (chyba że to konieczne),
- HDR wideo,
- filtry stabilizacji powodujące zniekształcenia.
Używaj najlepiej standardowej aplikacji aparatu w telefonie (aplikacje zewnętrzne mogą kompresować materiał).
Nie używaj obiektywów szerokokątnych ani rybiego oka – tylko główny obiektyw.
Rozdzielczość: minimum 1080p (najlepiej najlepsza dostępna).
Mata

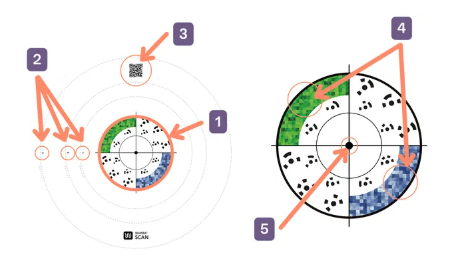

Do czego służą oznaczenia na macie?
- Punkt centralny (5): w tym miejscu należy ustawić główny staw skanowanej kończyny:
- Carpus Pro → nadgarstek
- Tarsus Pro → staw skokowy
- Stifle Pro → staw kolanowy
- Carpus Pro → nadgarstek
- Okrąg kalibracyjny (1): kolorowe strefy (niebieska/zielona) i kropki – markery do obróbki 3D.
- Linie przerywane (2): ułatwiają ustawienie kół dolly i ścieżki skanowania.
AutoDOLLY
Jak dopasować dolly?
- Małe psy → mniejsza średnica kół.
- Duże psy → większa średnica.
- Przy dużych psach (np. skan kikutów lub stawu kolanowego) dolly może poruszać się poza matą – pod brzuchem psa (ale nie dookoła całego psa). To jest dopuszczalne.
Czy dolly musi poruszać się idealnie po okręgu?
Nie – dopóki kończyna jest cały czas widoczna na video, to wystarczy.
Dlaczego dolly może nie poruszać się po okręgu?
- Nierówno ustawione koła,
- Zbyt ciężki telefon,
- Słaba bateria dolly.

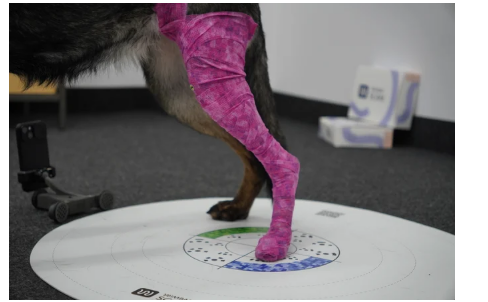

Owijanie psa bandażem Wimba Vet Wrap
Co oznacza „prawidłowo owinięta kończyna”?
- Użyj bandaża Wimba Vet Wrap.
- Owijaj na tyle ciasno, aby odzwierciedlić kształt kończyny.
- Każda warstwa powinna nachodzić lekko na poprzednią.
- Nie nakładaj wielu warstw w jednym miejscu – to zniekształci skan.
Co, jeśli zabraknie bandaża Wimba?
Można zamówić bezpośrednio w Wimba.
W razie potrzeby użyj samoprzylepnego bandaża o kontrastowym wzorze.
Bandaż zsuwa się podczas skanowania – co robić?
- Zabezpiecz owinięcie dodatkowo przez tułów (brzuch – dla Tarsus i Stifle; klatka piersiowa – dla Carpus), nie ograniczając jednak ruchu ani oddychania.
- Jeśli bandaż się przesunie – owiń ponownie.
Otoczenie – przygotowanie pomieszczenia
- Światło: brak prześwietleń/niedoświetleń.
- Tło: unikaj kolorów zbliżonych do bandaża.
- Przestrzeń: wystarczająco miejsca dla maty, psa i personelu.
- Spokój: dla psów lękliwych pomieszczenie powinno być ciche i przestronne.
Metody skanowania

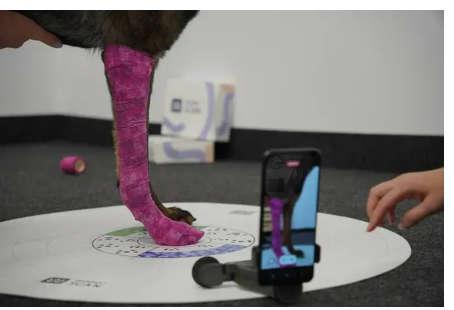

AutoDolly – zalecenia
- Pies powinien stać na czterech łapach.
- Małe psy można podnieść.
- Kończynę ustaw na okręgu kalibracyjnym (staw w centrum).
- Dolly musi wykonać pełny obrót 360°.
Ręczne skanowanie – zalecenia
- Głównie przy skanie stawu kolanowego lub w razie problemów z dolly.
- Najlepiej, gdy pies stoi.
- Małe psy – można podnieść.
- Obracaj telefon wokół kończyny: od wewnątrz → przód → zewnątrz → tył (między łapami jeśli trzeba).
Pozycja psa podczas skanowania – zasady ogólne
- Pies powinien stać jak najbliżej pozycji docelowej dla ortezy.
- Unikać nadmiernego wyprostu czy wychylania.
- Kończyna nie może wisieć bez napięcia mięśni.
- Pies nie może się poruszyć przez cały obrót 360°.

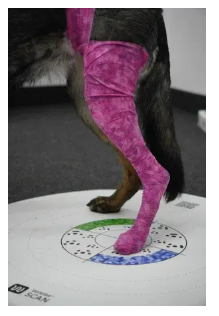

Owijanie – zakresy
- Orteza nadgarstka: od łapy do łokcia. Można przełożyć przez klatkę piersiową.
- Orteza skoku: od łapy do kolana. Można przełożyć przez brzuch.
- Orteza kolana: od łapy do biodra. Zaleca się przez brzuch. Znacznik rzepki na rzepkę.
Przygotowanie pacjenta
- Potrzeby fizjologiczne: pies powinien się załatwić przed skanem.
- Jedzenie/woda: nie głodny ani spragniony.
- Nagrody: jeśli używasz smakołyków, pies nie powinien się ruszać w trakcie.
- Otoczenie: ciche, spokojne pomieszczenie.
- Przyzwyczajenie psa do dolly: pokaż mu urządzenie wcześniej.
Wysyłanie skanu
- Przez aplikację Wimba (można dodać wideo w wersji roboczej).
- Albo przez usługę bez kompresji (WeTransfer, Google Drive).
⚠️ Nie wysyłaj przez Messenger/WhatsApp – wideo jest kompresowane.
⚠️ Nie przycinaj ani nie edytuj – zmniejsza to jakość.
Mój skan nie został zaakceptowany – dlaczego?
Brak widocznej całej kończyny:
- Brak stawu proksymalnego (biodra dla Stifle, kolana dla Tarsus, łokcia dla Carpus).
- Brak łapy lub okręgu kalibracyjnego.
- Brak widoczności śródstopia od tyłu (dla Tarsus i Stifle).
- Kończyna nie zawsze była w kadrze.
- Ogon, sierść, druga kończyna lub ręce zasłaniały widok.
Dolly źle ustawiony:
- Porusza się po elipsie zamiast po okręgu.
- Telefon zbyt nisko – brak stawu proksymalnego.
- Telefon zbyt wysoko – brak okręgu kalibracyjnego.
Pies się poruszył:
- Łapa zmieniła pozycję.
- Staw się zgiął/wyprostował.
- Przeniesienie ciężaru ciała (przód/tył/bok).
- Pies dyszał lub jadł i widać przesunięcia kończyny.
